PRC-703轮辐式称重传感器

< >

•

特点：精度高 拉压双用
量程  50  /200 /500/1000kg
精度等级      C 3
称重传感器材料   不锈钢

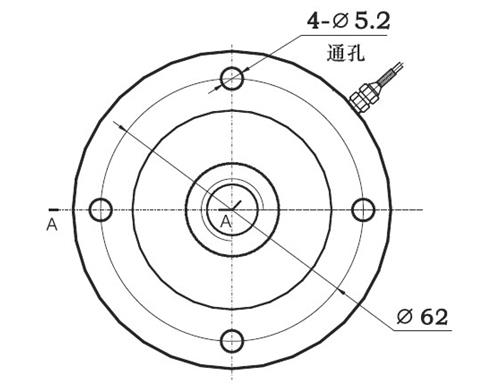

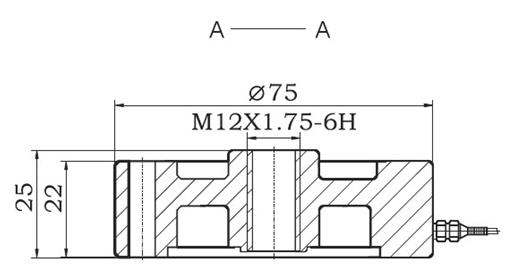

规格       轮辐式
密封等级 IP    68


主要技术指标

零 敏 度           Rated Output(mv/v)                    1.982± 0.020
非 线 性           Nonlinearity                          ±0.05％FS
滞    后           Hysteresis                            ±0.03％FS
重 复 性           Repeatability                         ±0.02％FS
蠕    变           Creep(30minutes)                     ±0.2％FS
零点输出           Zero Balance                        ±1.00％FS
零点温度系数Tem erature Effect on Zero                   ±0.02％FS/10℃
额定输出温度系数Tem erature Effect on Output            ±0.2％FS/10℃
最大检定分度数    Maxlmum number of verificatlon lntevals    ṇ max   3000
最小检定分度数    Maxlmum  load cell verificatlon lntevals    ᴠ min EMAX7500
综合误差          Combined erro                         ％RO    ≤ ± 0.02
输入电阻           Input Resistance                       385±10Ω
输出电阻           0tput Resistance                       350±3Ω
绝缘电阻           Insulation Resistance                   ≥5000MΩ
供桥电压           Excitation Voltage                    5或10V（DC）
温度补偿范围     Compensated temperatu Range         -10℃~+50℃
使用温度范围     Operating Temperature Range          -20℃~+60℃
允许过载负荷     Safe Overload                       120％FS
连接电缆          Cable                              4*5.0Φ

接线方法：         输入Lnput：  红+ Red      黑-  Black

                   输出Output： 绿+ Green    白-  White
