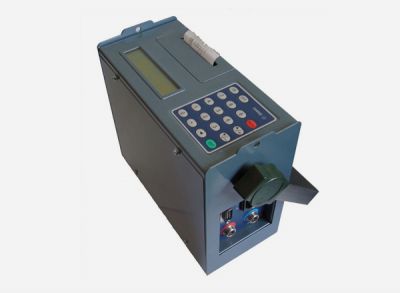

超声波流量计，英文名称为Ultrasonic flowmeter，是一种利用速度差法的原理来对管内液体流量进行测量的装置，可分为外夹式和管段式，常与数字信号处理技术、多脉冲技术、纠错技术等结合使用以达到适应环境、增强其可靠性等目的，现已在化工、电力、石油、冶金等领域得到广泛应用。

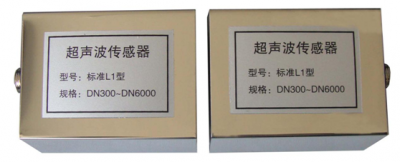

超声波流量计主要由超声波发生器、超声波接收器、电子线路、流量显示、累积系统几大部分构成。其中，超声波发生器主要用于产生超声波并将其发射到流体中;超声波接收器主要用于接受通过流体后的超声波;超声波被接收到后经电子线路的放大、转换等处理后以电信号的形式将流量传送给显示屏并将结果显示出来;累积系统完成流量的累加计算。
超声波流量计通过检测流体流动对超声波产生的影响来对液体流量进行测量，其利用的是“时差法”。首先，使用探头1发射信号，信号穿过管壁1、流体、管壁2后被另一侧的探头2接收到;在探头1发射信号的同时探头2也发出同样的信号，经过管壁2、流体、管壁1后被探头1接收到;由于流速的存在使得两时间不等，存在时间差，因此根据时间差便可求得流速，进而得到流量值。
由于超声波流量计利用超声波对流体的流量进行测量，因此其不仅可以测量常规管道流量，还可以测量不易观察、不易接触的管道的流量;其不仅可以测量常规流体流量，还可对具有强腐蚀性、放射性、易燃、易爆等特点的流体进行流量的测量。
超声波测流体流量的范围如此之广，但其也有缺点所在。超声波流量计对所测流体的温度范围有所限制，目前我国的超声波流量计仅可用于200℃以下流体的测量;而且，超声波流量计的测量线路相当复杂，若需测量结果准确度为1%，则对声速的测量准确度需达到10-5～10-6数量级，对测量线路要求较高。
选型技术参数
背光液晶可同时显示瞬时流量、累计流量、流速、时间、热量等数据 |
||
|
信号输出 |
电流输出：4-20mA或0-20mA等，阻抗0-1K，精度0.1% |
|
|
OCT输出：正,负,净累计流量及热量累计脉冲信号或瞬时流量的频率信号 |
||
|
继电器：可输入近20种源信号（如无信号、反向流等） |
||
|
声音报警：蜂鸣器可根据设置发出报警声音（如流量过大、过小） |
||
|
信号输入 |
可输入两路电流信号（如：温度、压力、液位等信号），从而实现热量测量或一机两用 |
|
|
自动记忆前64日、前64月、前5年的累计流量 |
||
|
自动记忆前64次来电和断电时间及流量，可进行人工或自动补量，减少用户流量损失 |
||
|
自动记录前64日流量计的工作状态是否正常和出现异常状态的次数 |
||
|
数据接口：出厂配置为RS-232方式，选配RS-232/RS-485转换器后可变为RS-485方式 |
||
|
可编程批量（定量）控制器 |
||
|
电缆长度 |
型号：SYV50-3-T原则上越短越好以减少干扰，也可以加长至300米，若再长需加粗电缆，同时用户应注意电缆不要与高压电缆并行，尽量避开变频器 |
|
|
管道情况 |
管材 |
钢、不锈钢、铸铁、水泥管、铜、PVC、铝、玻璃钢、硬质金属塑料等、允许有衬里 |
|
直管段 |
传感器安装点满足：上游10D，下游5D，距泵出口30D（D是指管径） |
|
|
测量介质 |
水、海水、工业污水、酸碱液、各种油类等能传导声波的液体 |
|
|
流速范围 |
0~±30m/s |
|
|
测量精度 |
优于±1%（是国内达到此精度的超声波流量计） |
|
|
电 源 |
AC220V或DC8~36V或AC7~30V |
|
|
功 耗 |
2W（国内同种机型中功耗***小） |
|
|
重 量 |
2.5Kg |
|
